影像测量仪

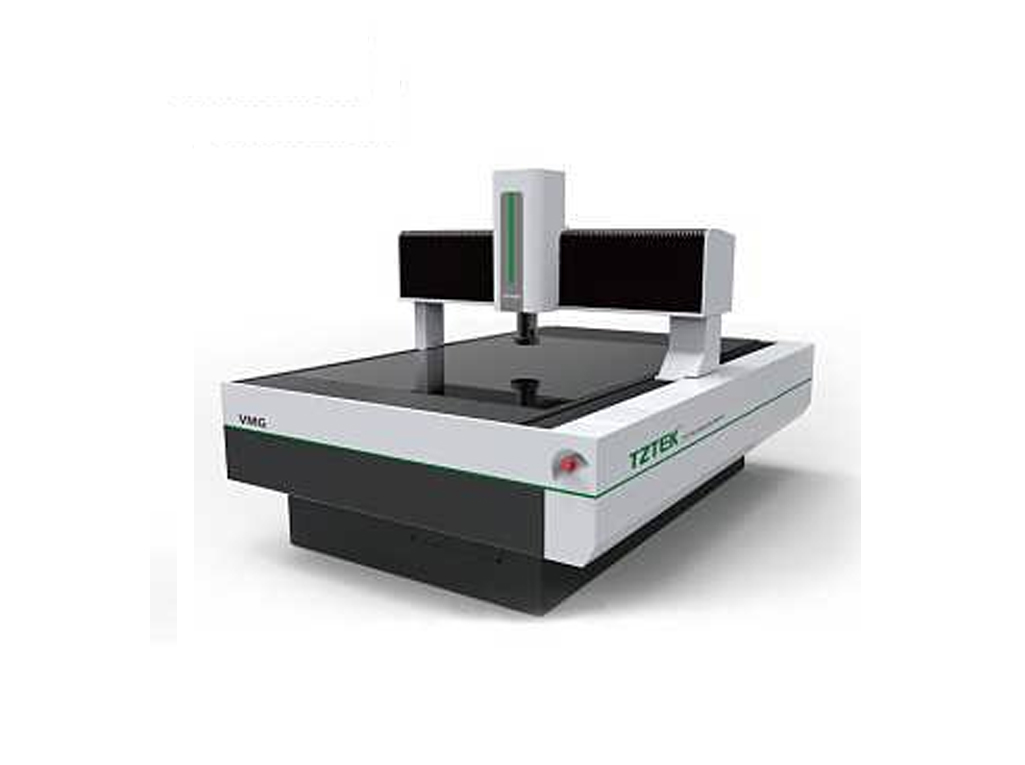

CNC大尺寸测量高精度二次元测量仪 大行程1250×1650m

发布时间:2022-03-25人气:125

VMG龙门式自动影像仪专为大尺寸检测而设计,采用移动桥式结构,汇集了先进的设计理念,以完善的设计和严格的生产流程控制,确保机台的精度和稳定性。

产品特点:

l  TZTEK 6.5:1自动变倍镜头,光学放大倍率0.7-4.5X;

l  选配TZTEK 12.5:1自动变倍镜头,光学放大倍率0.6-7.5X;

l  大行程移动桥龙门结构;

l  花岗岩主体结构,精度高、稳定性好;

l  三轴THK精密直线滑轨;

l  0.1μm Renishaw光栅尺,精度高、稳定性好;

l  精密全自动测量,4轴CNC伺服控制系统(X、Y、Z、Zoom);

l  X、Y直线电机驱动,加速度1000mm/s2;

l  可飞拍测量,效率提高5-10倍;

l  程控式6环8区环形落射光源,LED轮廓光源;

l  自动对焦测高;


l  可加装光谱、接触式测头;

应用行业

机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。

测量对象

LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

测量元素


长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
