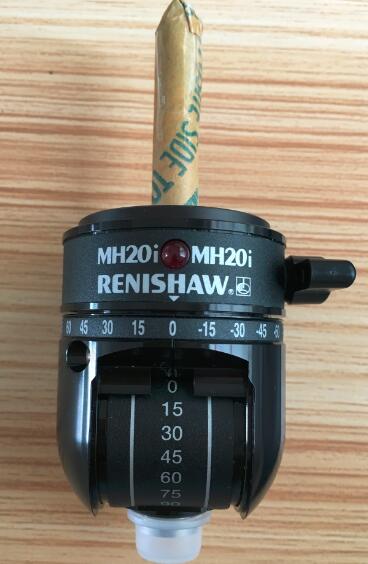

Renishaw MH20i手动分度测头
    MH20i Manual Adjustable Probe Head
    MH20i 是由英国Renishaw公司专业设计生产的手动可调整分度测 座，它将TP20 整合在一起，并可实现两个方向的分度定位。以15进行分度，可实现168个可重复定位。该系统还包括一个标准力吸盘。
    技术参数 (Characteristics):
    • 分度轴A Indexable axis A (俯仰 Roll) : from 0° to 90, step of 15°
    • 分度轴B Indexable axis B (旋转 Pitch) : 180, step of 15°
    • 重量 (Weight) : 210 g
    • 定位重复性 (Positioning repeatability) : 1.5 µm
    • 加长杆最大长度 (Max. Extension bar) : 75 mm
     TP20 技术参数 (TP20 Characteristics):
    • 感应方向 (Sense directions) : 5 ways, X, Y, +Z）
    • 单向重复性 (Unidirectional Repeatability) : 0.35 µm
    • 更换吸盘重复性 (Module Changing Repeatability) : 2.0 µm

长度：61 mm
直径：48 mm
重量：210 g
测头安装
TP20机械式底板
测座安装
MS刀柄系列
适合的接口
PI 4-2
测头插槽数量
1
测头状态指示
一个LED指示灯
电缆连接
5针DIN180?插槽
A轴转角
0°至90°，以15度为一格
B轴转角
180°，以15°为一格
位置重复精度
1.5 um（已安装TP20和10 mm测针）
2.5 um（EM2加长模块和10 mm测针）
最长加长杆
EM2加长模块 — 75 mm
